鋼筋算量總結,專業、實用
來源:河南省工程管理咨詢聯盟/作者:管理員/ 日期:2019-07-19

以下是河南一磚一瓦學員水琪琪的鋼筋算量總結:

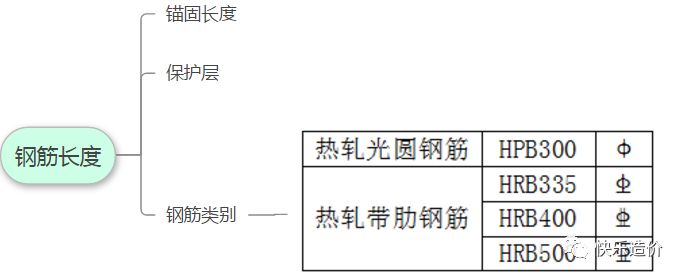

鋼筋基礎知識:

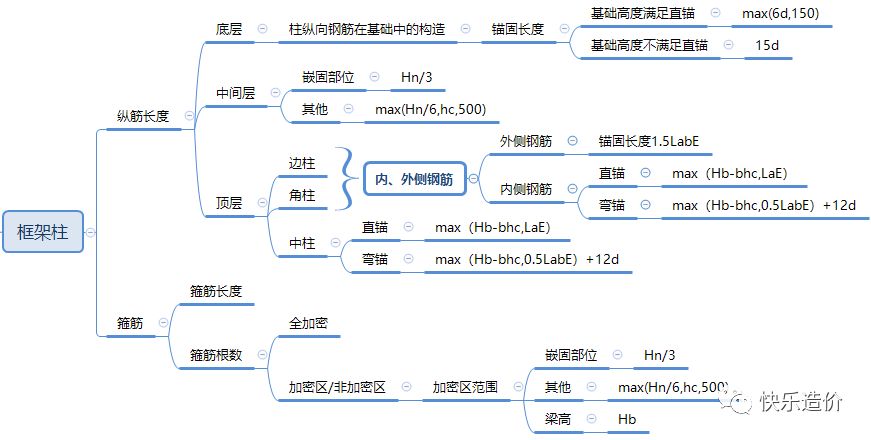

框架柱:



KZ-1鋼筋長度

1、判斷鋼筋彎折方向

方法: <a>保護層厚度>5d,則彎折方向?yàn)閮蓚?cè),

<b>保護層厚度≤5d,則彎折方向?yàn)橐粋?cè)

2、判斷基礎高度是否滿足直錨

方法:<a>滿足直錨:基礎高度≥受拉鋼筋抗震錨固長度(LaE)則彎折處鋼筋錨固長度=max(6d,150)

<b>不滿足直錨:基礎高度<受拉鋼筋抗震錨固長度(LaE)則彎折處鋼筋錨固長度=15d

基礎層部分:

公式:

①基礎層鋼筋總長度=彎折處鋼筋錨固長度15d+基礎層鋼筋長度(基礎層層高-基礎層鋼筋保護層)+伸入首層的鋼筋長度(Hn/3)

② 當考慮相鄰鋼筋錯開距離35d時,基礎層鋼筋總長度=彎折處鋼筋錨固長度15d+基礎層鋼筋長度(基礎層層高-基礎層鋼筋保護層)+伸入首層的鋼筋長度(Hn/3)+錯開距離35d

首層部分:

公式:

①首層鋼筋總長度=首層層高-基礎層伸入首層的鋼筋長度(Hn/3)+首層伸入二層的鋼筋長度max(Hn/6,hc,500)

② 當考慮相鄰鋼筋錯開距離35d時,首層鋼筋總長度=首層層高-基礎層伸入首層的鋼筋長度(Hn/3)-基礎層相鄰鋼筋錯開距離35d+首層伸入二層的鋼筋長度max(Hn/6,hc,500)+首層相鄰鋼筋錯開距離35d

二層部分:

公式:

①二層鋼筋總長度=二層層高-首層伸入二層的鋼筋長度max(Hn/6,hc,500)+二層伸入三層的鋼筋長度max(Hn/6,hc,500)

② 當考慮相鄰鋼筋錯開距離35d時,二層鋼筋總長度=二層層高-首層伸入二層的鋼筋長度max(Hn/6,hc,500)-首層相鄰鋼筋錯開距離35d+二層伸入三層鋼筋長度max(Hn/6,hc,500)+二層相鄰鋼筋錯開距離35d

三層部分:

公式:

①三層鋼筋總長度=三層層高-二層伸入三層的鋼筋長度max(Hn/6,hc,500)+三層伸入頂層的鋼筋長度max(Hn/6,hc,500)

② 當考慮相鄰鋼筋錯開距離35d時,三層鋼筋總長度=三層層高-二層伸入三層的鋼筋長度max(Hn/6,hc,500)-二層相鄰鋼筋錯開距離35d+三層伸入頂層鋼筋長度max(Hn/6,hc,500)+三層相鄰鋼筋錯開距離35d

頂層部分:

①、先判斷角柱、邊柱 ②、頂層需要減去相鄰鋼筋錯開距離35d

<a>外側:

公式:

①角柱鋼筋總長度=頂層層高-三層伸入頂層的鋼筋長度max(Hn/6,hc,500)-梁高+錨固長度1.5LabE(圖集16G101-1第67頁圖②)

②當頂層需要減去相鄰鋼筋錯開距離35d時,角柱鋼筋總長度=頂層層高-三層伸入頂層的鋼筋長度max(Hn/6,hc,500)-梁高-三層相鄰鋼筋錯開距離35d+1.5LabE(錨固長度)

<b>內側:

1、先判斷直錨長度是否≥LaE

方法:<a>滿足直錨:直錨長度≥受拉鋼筋抗震錨固長度(LaE)

    則鋼筋錨固長度=max[Hb(梁高)-柱的保護層厚度,LaE]

<b>不滿足直錨:直錨長度<受拉鋼筋抗震錨固長度(LaE)

則鋼筋錨固長度=max[Hb(梁高)-保護層厚度,0.5LaE]+12d

2、公式:

①角柱鋼筋總長度=頂層層高-三層伸入頂層的鋼筋長度(max Hn/6,hc,500)-梁高+鋼筋錨固長度

②當頂層需要減去相鄰鋼筋錯開距離35d時,角柱鋼筋總長度=頂層層高-三層伸入頂層的鋼筋長度(max Hn/6,hc,500)-梁高-三層相鄰鋼筋錯開距離35d+鋼筋錨固長度

未完待續,請繼續關注......
