鋼筋平法中,如何理解“嵌固部位”?
來源:本站/作者:管理員/ 日期:2019-07-31

一、結構嵌固部位的定義
      結構力學上的含義,就是對于上部建筑來說,結構嵌固部位標高以下可以視作基礎,結構是嵌固在這個標高上的。具體工程上,通常結構嵌固部位以下是地下室,由于受到周圍土的約束嵌固作用所以位移遠小于上部結構。
因此,基礎頂面可以是柱子的嵌固部位;地下室作為房屋的嵌固端時,地下室頂板可是柱子的嵌固部位;基礎較深,底層有剛性地面時也可作為柱子的嵌固部位。
二、識圖
      在平法圖集中,我們可以這樣去理解:

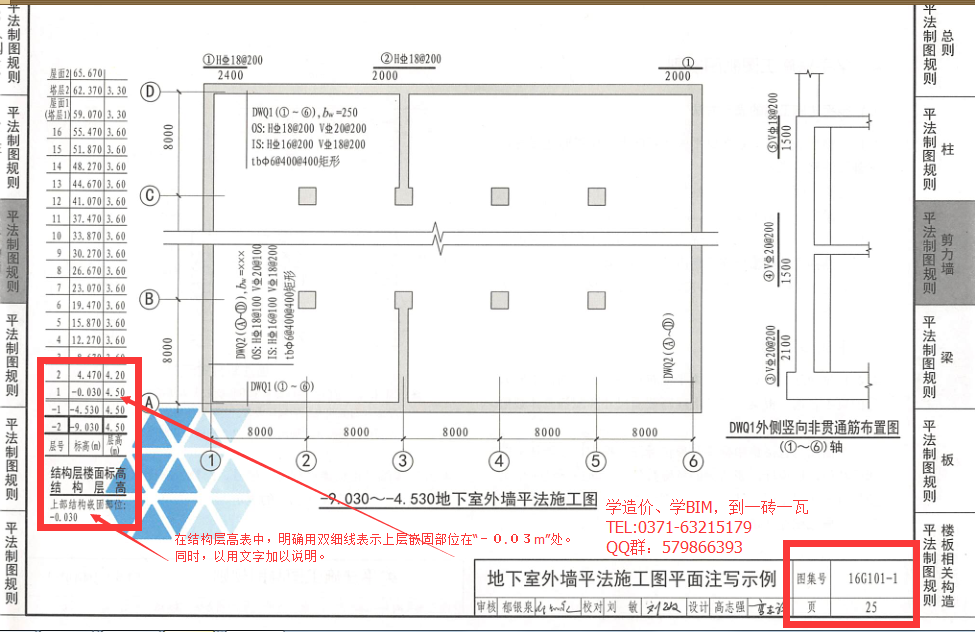

      1.如果在結構層高表中用雙細線注明的標高,則表示該結構的嵌固部位在此標高下,另外一般層高表下會用文字注明該嵌固部位標高。
      2.如果層高表中不僅有雙細線,還有雙虛線注明的,則表示該結構嵌固部位不在地下室頂板,但是卻需要考慮地下室頂板對上部結構存在的嵌固作用,此時首層柱端箍筋加密區(qū)長度范圍及縱筋連接位置均按照嵌固部位要求進行設置。
      3.如果層高表中既沒有雙細線,也沒有雙虛線表示的,也表示該嵌固部位在基礎頂面。




三、對鋼筋算量的影響:

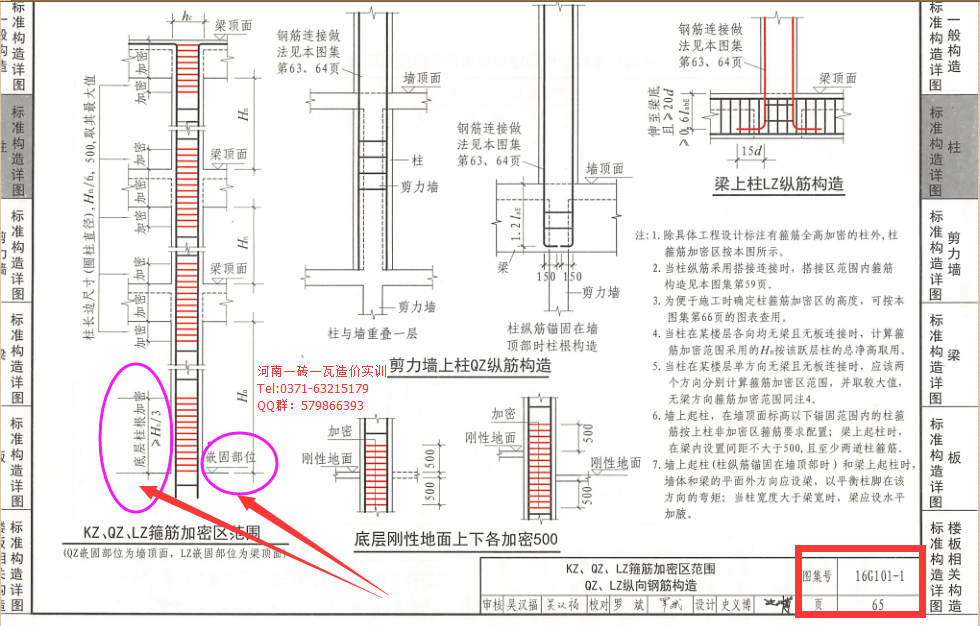

      如下圖,對鋼筋接頭位置及箍筋加密區(qū)長度均有影響,進而影響箍筋的數量。

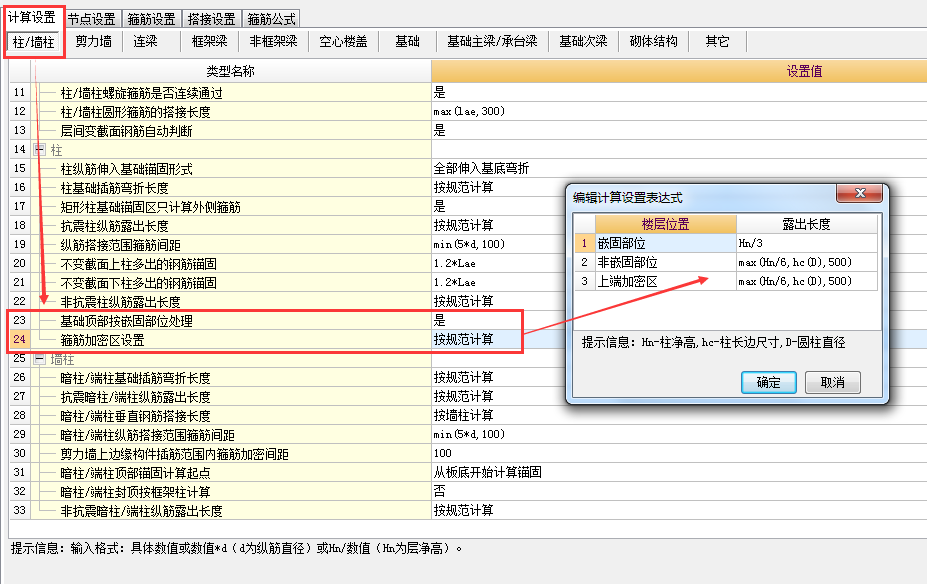

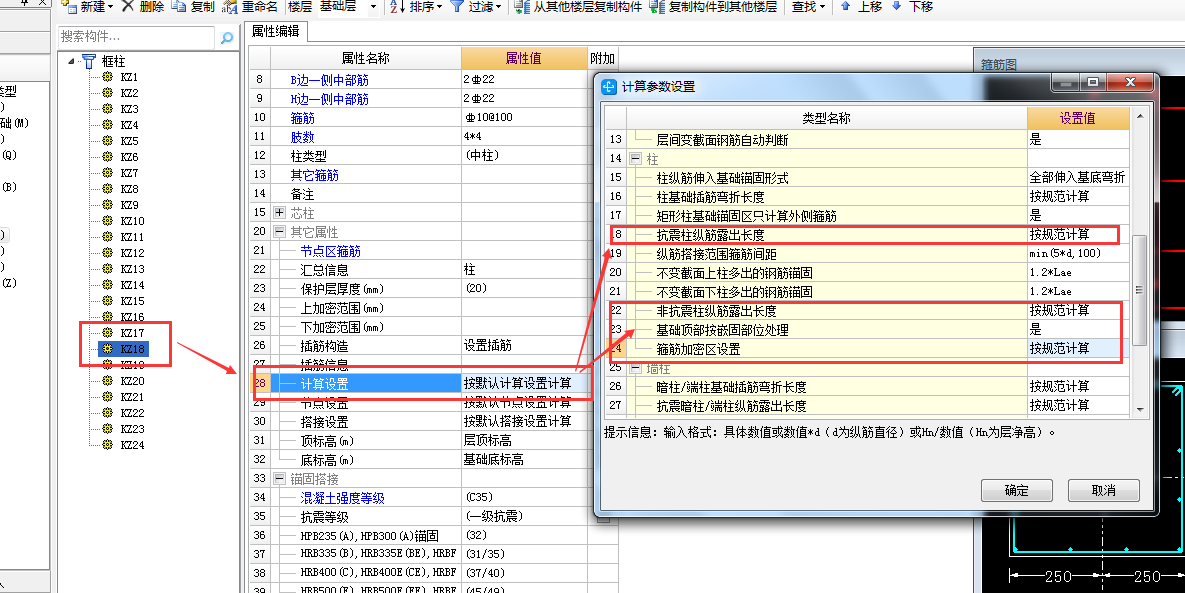

四、廣聯達GGJ2013有關嵌固部位的設置(計算設置、私有屬性計算設置均可進行修改。)







      以上內容,在一磚一瓦造價實訓過程中,由學員共同討論、王同學與教師結合整理,如有不當,敬請互動!
