01 建筑平面圖
一、建筑平面圖的形成和用途
1、建筑平面圖的形成
建筑平面圖是用一個假想的水平剖切平面沿略高于窗臺的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面圖，稱為建筑平面圖，簡稱平面圖。
2、建筑平面圖表達的內容
建筑平面圖反映新建建筑的平面形狀、房間的位置、大小、相互關系、墻體的位置、厚度、材料、柱的截面形狀與尺寸大小，門窗的位置及類型。
3、建筑平面圖的用途
是施工放線、砌墻、安裝門窗、室內外裝修及編制工程預算的重要依據，是建筑施工中的重要圖紙。
二、建筑平面圖的圖示方法
1、建筑平面圖的數量

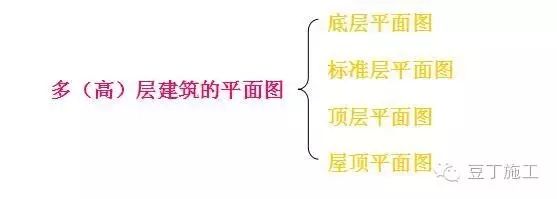

一般情況下，房屋有幾層，就應畫幾個平面圖，并在圖的下方注寫相應的圖名。由于多（高）層房屋其中間層構造、布置情況基本相同，畫一個平面圖即可 。
2、建筑平面圖的圖線
平面圖實質上是剖面圖 ，被剖切平面剖切到的墻、柱等輪廓線用粗實線表示。未被剖切到的部分如室外臺階、散水、樓梯以及尺寸線等用細實線表示。點這 .免費下載施工技術資料門的開啟線用細實線表示。
3、建筑平面圖的比例
建筑平面圖常用的比例是1：50、1：100或1：200。其中1：100使用最多。
三、建筑平面圖的圖示內容
1．表示所有軸線及其編號、以及墻、柱、墩的位置、尺寸。
2．表示出所有房間的名稱及其門窗的位置、編號、與大小。
3．注出室內外的有關尺寸及室內樓地面的標高。
4．表示電梯、樓梯的位置及樓梯上下行方向及主要尺寸。
5．表示陽臺、雨蓬、臺階、斜坡、煙道、通風道、管井、消防梯、雨水管、散水、排水溝、花池等位置及尺寸。
6．畫出室內設備，如衛生器具、水池、工作臺、隔斷及重要設備的位置、形狀。
7．表示地下室、地坑、地溝、墻上預留洞、高窗等位置尺寸。
8．在底層平面圖上還應該畫出剖面圖的剖切符號及編號
9．標注有關部位的詳圖索引符號。
10．底層平面圖左下方或右下方畫出指北針。
11．屋頂平面圖上一般應表示出：女兒墻、檐溝、屋面坡度、分水線與雨水口、變形縫、樓梯間、水箱間、天窗、上人孔、消防梯及其它構筑物、索引符號等。
四、建筑平面圖的識讀

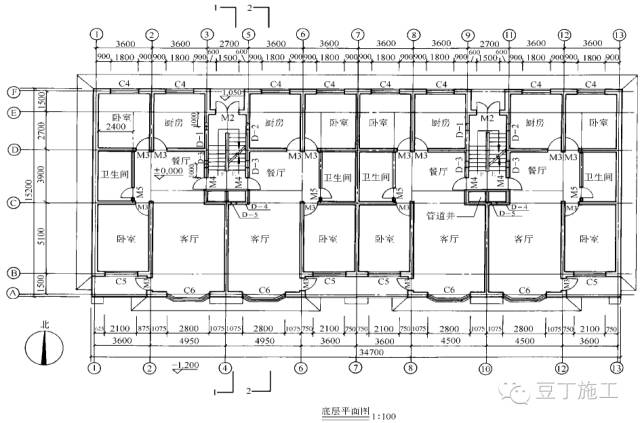

（一）底層平面圖的識讀
1．了解平面圖的圖名、比例。
2．了解建筑的朝向。
3．了解建筑的平面布置。
4．了解建筑平面圖上的尺寸。
建筑平面圖上標注的尺寸均為未經裝飾的結構表面尺寸。
建筑占地面積為首層外墻外邊線所包圍的面積。
使用面積是指建筑物各層平面布置中可直接為生產或生活使用的凈面積總和。
建筑面積是指各層建筑外墻結構的外圍水平面積之和。包括使用面積、輔助面積和結構面積。
平面面積利用系數K=使用面積/建筑面積×100%
5．了解建筑中各組成部分的標高情況。
6．了解門窗的位置及編號。
7．了解建筑剖面圖的剖切位置、索引標志。
8．了解各專業設備的布置情況。

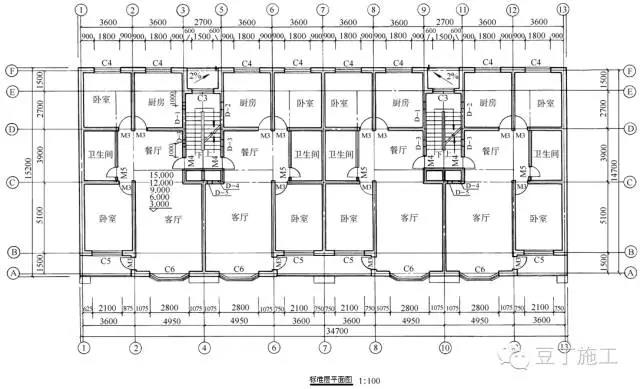

（二）標準層平面圖和頂層平面圖的識讀
為了簡化作圖，已在底層平面圖上表示過的內容，在標準層平面圖和頂層平面圖上不再表示。
頂層平面圖上不再畫二層平面圖上表示過的雨蓬等。
識讀標準層平面圖和頂層平面圖重點應與底層平面圖對照異同
（三）屋頂平面圖的識讀

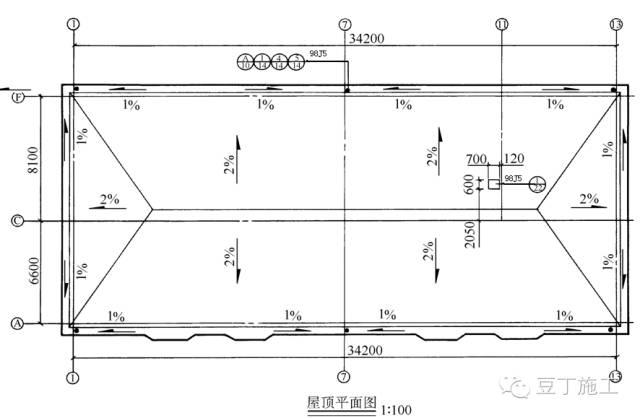

屋頂平面圖主要反映屋面上天窗、水箱、鐵爬梯、通風道、女兒墻、變形縫等的位置以及采用標準圖集的代號、屋面排水分區、排水方向、坡度、雨水口的位置、尺寸等內容。
02 建筑立面圖
一、立面圖的形成、用途與命名方式

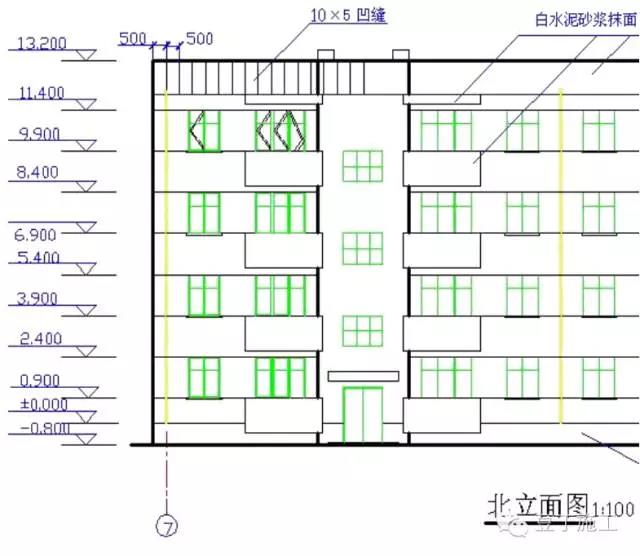

在與建筑立面平行的鉛直投影面上所做的正投影圖稱為建筑立面圖，簡稱立面圖。立面圖主要反映房屋各部位的高度、外貌和裝修要求，是建筑外裝修的主要依據。
立面圖的命名方式有三種：

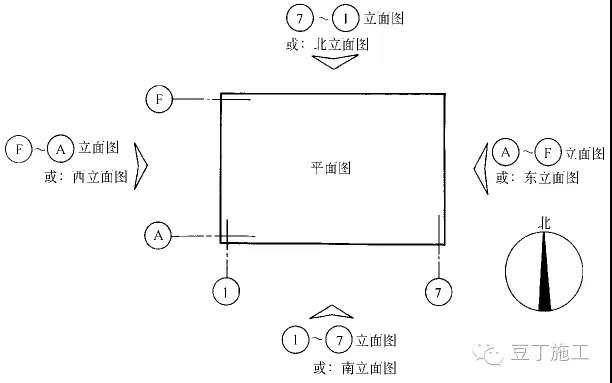

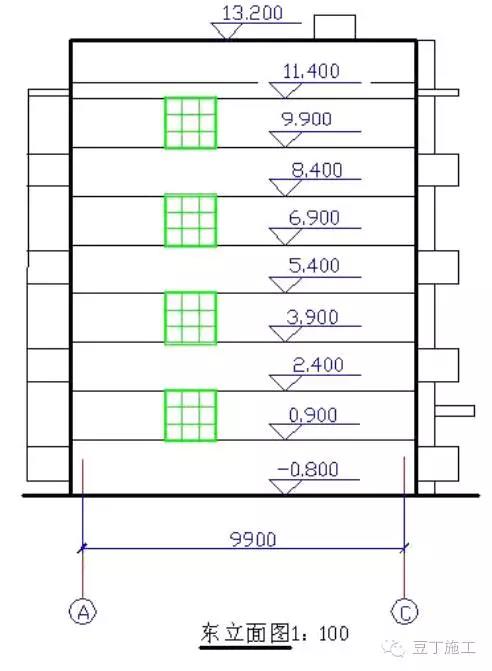

1、用朝向命名：建筑物的某個立面面向那個方向，就稱為那個方向的立面圖。
2、按外貌特征命名：將建筑物反映主要出入口或比較顯著地反映外貌特征的那一面稱為正立面圖，其余立面圖依次為背立面圖、左立面圖和右立面圖。
3、用建筑平面圖中的首尾軸線命名：按照觀察者面向建筑物從左到右的軸線順序命名。
施工圖中這三種命名方式都可使用，但每套施工圖只能采用其中的一種方式命名。
二、建筑立面圖的圖示內容和規定畫法
1、基本內容
（1）建筑立面圖主要表明建筑物外立面的形狀；
（2）門窗在外立面上的分布、外形、開啟方向；
（3）屋頂、陽臺、臺階、雨蓬、窗臺、勒腳、雨水管的外形和位置；
（4）外墻面裝修做法；
（5）室內外地坪、窗臺窗頂、陽臺面、雨篷底、檐口等各部位的相對標高及詳圖索引符號等。
2、規格和要求
（1）定位軸線
一般只標出圖兩端的軸線及編號，其編號應與平面圖一致。
（2）圖線
①立面圖的外形輪廓用粗實線表示；
②室外地坪線用1.4倍的加粗實線（線寬為粗實線的1.4倍左右）表示；
③門窗洞口、檐口、陽臺、雨篷、臺階等用中實線表示；
④其余的，如墻面分隔線、門窗格子、雨水管以及引出線等均用細實線表示。
（3）圖例
在立面圖上，門窗應按標準規定的圖例畫出。
（4）尺寸注法
在立面圖上，高度尺寸主要用標高表示。一般要注出室內外地坪、一層樓地面、窗洞口9的上下口、女兒墻壓頂面、進口平臺面及雨篷底面等的標高。
（5）外墻裝修做法

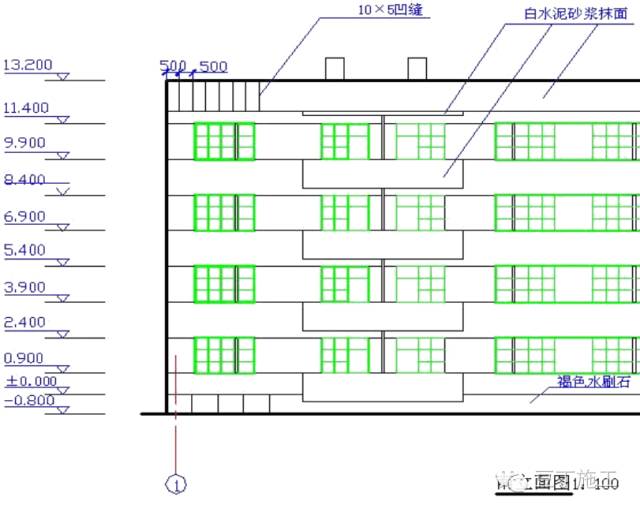

外墻面根據設計要求可選用不同的材料及做法，在圖面上，多選用帶有指引線的文字說明。
三、立面圖識讀舉例

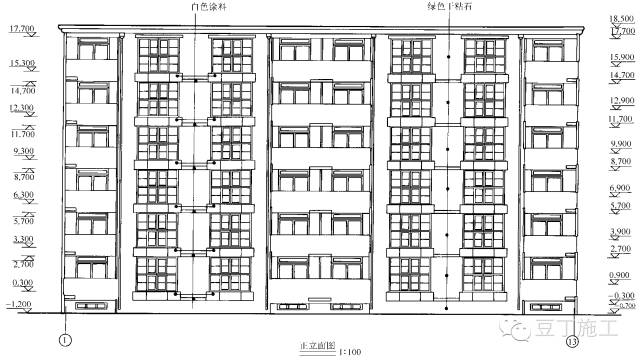

1．從正立面圖上了解該建筑的外貌形狀，并與平面圖對照深入了解屋面、名稱、雨蓬、臺階等細部形狀及位置。
2．從立面圖上了解建筑的高度。
3．了解建筑物的裝修做法。
4．了解立面圖上的索引符號的意義
5．了解其它立面圖
6．建立建筑物的整體形狀。
03 建筑剖面圖
一、建筑剖面圖的形成與用途

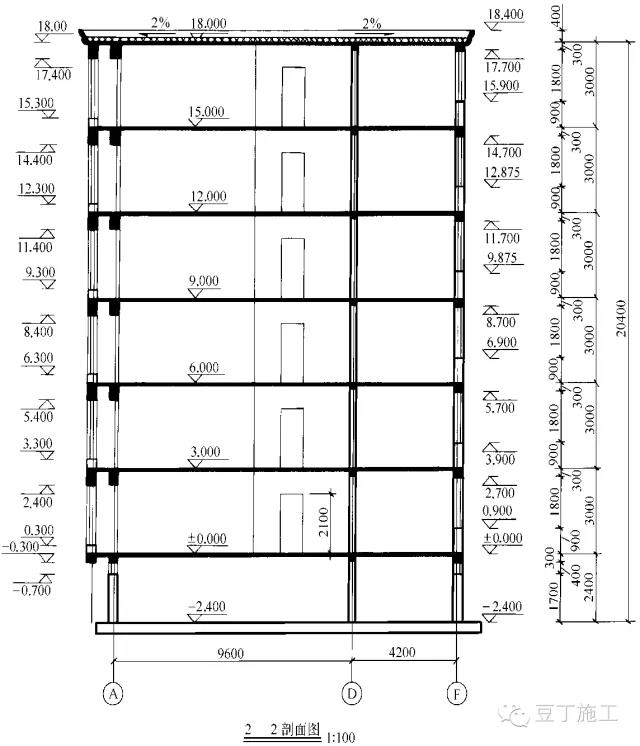

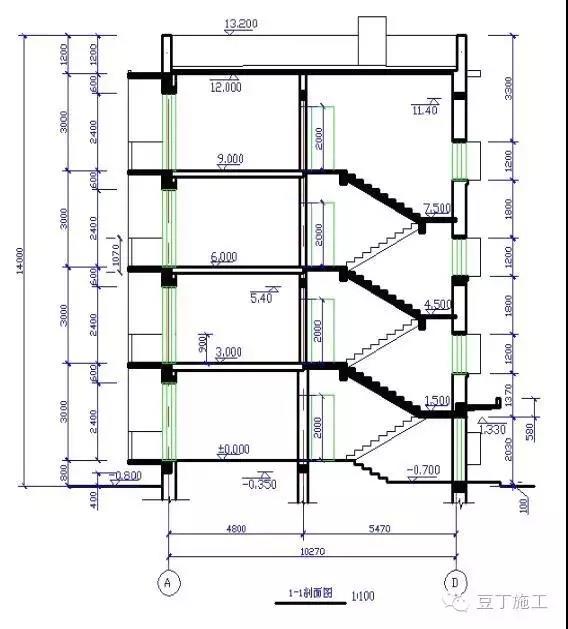

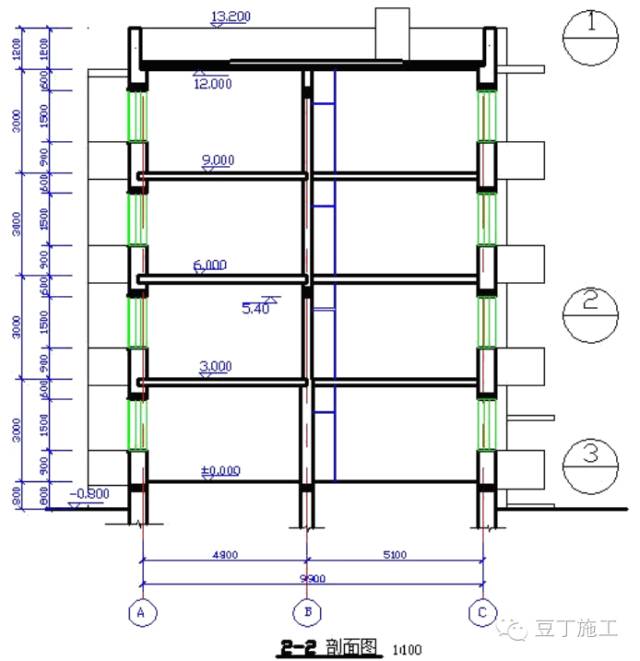

假想用一個或一個以上的鉛垂剖切平面剖切建筑物，得到的剖面圖稱為建筑剖面圖，簡稱剖面圖。 建筑剖面圖用以表示建筑內部的結構構造、垂直方向的分層情況、各層樓地面、屋頂?shù)臉?gòu)造及相關尺寸、標高等。
剖切的位置常取樓梯間、門窗洞口及構造比較復雜的典型部位。剖面圖的數量，則根據房屋的復雜程度和施工的實際需要而定。 剖面圖的名稱必須與底層平面圖上所標的剖切位置和剖視方向一致。
二、剖面圖的圖示內容及規定畫法
1、定位軸線
應注出被剖切到的各承重墻的定位軸線及與平面圖一致的軸線編號和尺寸。
2、圖線
室內外地坪線用加粗實線表示；地面以下部分，從基礎墻處斷開，另由結構施工圖表示；剖面圖的比例應與平面圖、立面圖的比例一致；
①比例小于1：50的剖面圖 ，可不畫出抹灰層，但宜畫出樓地面、屋面的面層線；
②比例大于1：50的剖面圖，應畫出抹灰層、樓地面、屋面的面層線，并宜畫出材料圖例；
③比例等于1：50的剖面圖，宜畫出樓地面、屋面的面層線，抹灰層的面層線應根據需要而定；
在剖面圖中一般不畫材料圖例符號，被剖切平面剖切到的墻、梁、板等輪廓線用粗實線表示，沒有被剖切到但可見的部分用細實線表示，被剖切斷的鋼筋混凝土梁、板涂黑。但宜畫出樓地面、屋面的面層線。
3、尺寸注法
在剖面圖中，應注出垂直方向上的分段尺寸和標高。

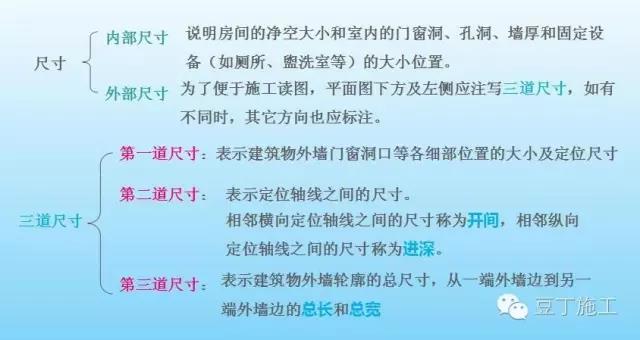

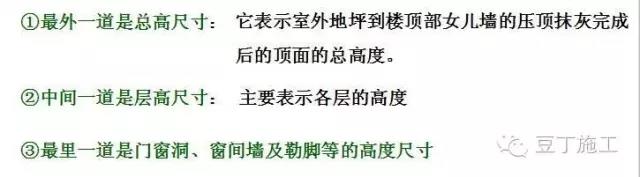

㈠垂直分段尺寸：一般分三道
㈡標高：應標注被剖切到的外墻門窗口的標高，室外地面的標高，檐口、女兒墻頂?shù)臉?biāo)高，以及各層樓地面的標高。
三、剖面圖的識讀
1．先了解剖面圖的剖切位置與編號
2．了解被剖切到的墻體、樓板和屋頂
3．了解可見的部分
